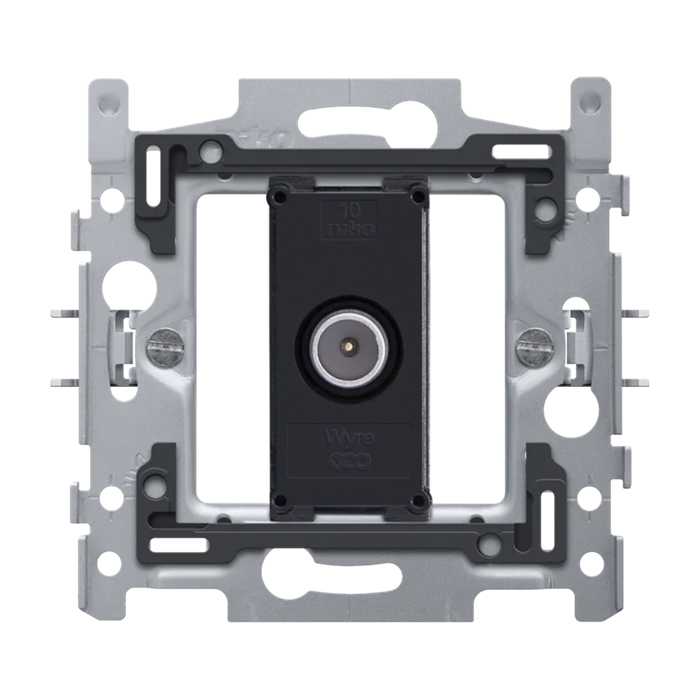

SOCLE POUR CONNEXION COAXIALE SIMPLE TV

Détails produit

Socle pour connexion coaxiale simple pour TV, 2 GHz, fixation par griffes

Mécanisme pour connexion coaxiale simple pour TV, avec fixation par griffes. Un set de finition d’une couleur au choix doit être commandé séparément.

Cet article est une solution alternative pour les articles suivants qui sont (ou seront bientôt) indisponibles :
• 170-09550 - Socle pour 2 connexions coaxiales simples pour TV et FM et une connection satellite, fixation par griffes.
• 170-09531 - Socle pour 2 connexion coaxiales simples pour TV et FM Wyre (Telenet-Interkabel), fixation par griffes.

Données techniques

• Gamme design
   - Niko Original
   - Niko Intense
   - Niko Pure
• Bande de fréquence TV : 2?000 MHz
• Degré de protection : IP41 pour la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement
• Résistance aux chocs : la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Matériau socle : polycarbonate (PC) gris foncé + acrylique-styrène-acrylate (ASA)
• Cadre de montage
   - épaisseur du cadre métallique : 1 mm
   - galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
   - avec 4 encoches avec un logement de vis de 7 mm
   - avec 4 logements de vis (indiqués par un symbole vis) d'un diamètre de 3 mm pour montage sur panneaux
• Méthode de fixation
   - avec griffes pouvant être ouvertes par rotation à l'aide de vis à tête fendue (fente 0,8 x 5 mm), pour le montage dans une boîte d'encastrement avec surfaces de préhension
   - profondeur d’engrènement des griffes : 31 mm
   - les griffes se rétractent totalement lors du dévissage
• Entraxe
   - assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser,...) du centre du cadre d'encastrement
   - ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
   - ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
   - ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
   - robustesse accrue grâce aux bords repliés à l'extérieur du socle et au prolongement à l'intérieur du socle
• Bord de montage : le cadre d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si la boîte d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si la boîte d’encastrement est enfoncée trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage comportent également 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l'enjoliveur.
• Dimensions (HxLxP) : 71 mm x 73 mm
• Marquage : CE
