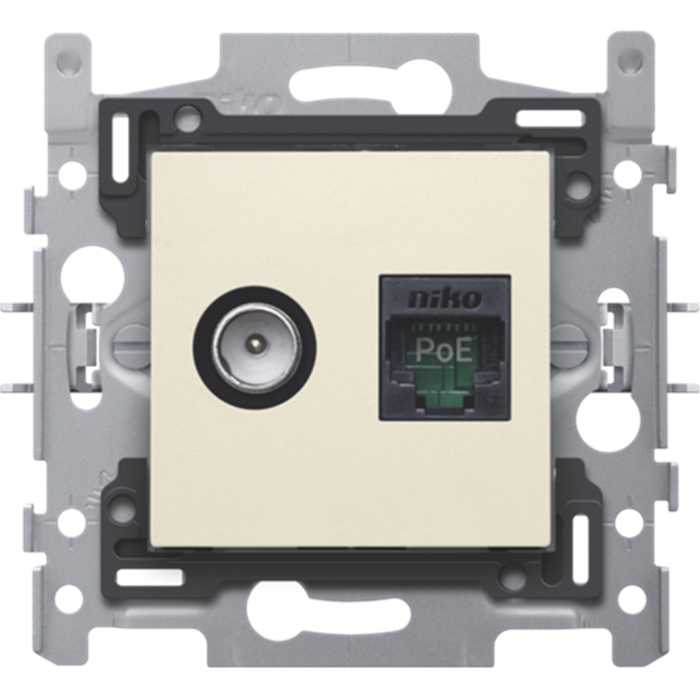

PRISE COAXIALE ET RJ45 UTP CAT.5E CREME

Détails produit

Combinaison coax avec connexion RJ45 UTP Cat. 5E, prêt pour l'alimentation PoE++, modèle plat, incl. socle 60 x 71 mm avec fixation par griffes et set de finition, agréation Wyre (Telenet-Interkabel) et VOO, couleur cream

Ce mécanisme intégrant 1 prise RJ45 UTP Cat. 5E, prêt pour l'alimentation PoE++ et une connexion coaxiale sert à établir une connexion réseau avec 1 appareil pour des applications de téléphonie, Ethernet, IP, PoE ou internet. Toutes les prises du mécanisme sont connectées en étoile sur l’armoire de connexion centrale à l’aide d’un câble du même type de performance. Les dimensions intérieures du socle sont de 45 x 45 mm et ses dimensions extérieures de 60 x 71 mm et il est muni de fixation par griffes. Un adaptateur PoE est nécessaire pour transporter à la fois les données et l'alimentation via le connecteur. Un adaptateur PoE peut être à la fois un injecteur PoE et un répartiteur PoE. Agréation Wyre (Telenet-Interkabel) et VOO.

Couleur de finition: cream.

Cet article est protégé par au moins un brevet (ou demande de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

Données techniques
• Informations supplémentaires
   - Service: 4PPoE
   - Norme PoE: IEEE 802.3BT Type 4
   - Puissance maximale Composant (au PD): 72 W
   - Puissance maximale Source (au PSE): 100 W
   - Plage de tension (au PSE): 50,0-57,0 V
   - Plage de tension (au PD): 42,5-57 V
   - Courant maximal: 680 mA
   - Paires avec courant: 4
   - Résistance de ligne maximale par paire: 12.5 ?
   - Gestion de la puissance: Trois niveaux de classe de puissance négociés par signature ou 0,1 W étapes négociées par LLDP
   - Déclassement de la température ambiante maximale de fonctionnement du câble:  10 °C (20 °F) avec plus de la moitié des câbles en faisceau à Imax
   - Câblage pris en charge: Catégorie 5
   - Modes pris en charge: Mode A, Mode B, mode 4 paires
• Couleur de finition : cream
• Couleur RAL (par approximation) : 1013
• Couleur NCS (par approximation) : NCS S 1005-Y10R
• Méthode de fixation : avec griffes pouvant être ouvertes par rotation à l'aide de vis à tête fendue (fente 0,8 x 5 mm), pour le montage dans une boîte d'encastrement avec surfaces de préhension
profondeur d’engrènement des griffes : 31 mm
les griffes se rétractent totalement lors du dévissage
• Entraxe
   - assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser,...) du centre du cadre d'encastrement
   - ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
   - ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
   - ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
   - robustesse accrue grâce aux bords repliés à l'extérieur du socle et au prolongement à l'intérieur du socle
• Température ambiante minimum : -5 °C
• Température ambiante maximum : +40 °C
• Degré de protection : IP41 pour la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement
• Degré de protection : IP20
• Résistance aux chocs : la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Dimensions (HxLxP) : 71 mm x 73 mm x 40,5 mm
• Marquage : CE

Ce produit se compose de plusieurs composants. Vous trouverez ci-dessous un aperçu des données techniques de tous les composants.

Socle universel pour fonctions 45 x 45 mm
• Gamme design
   - Niko Original
   - Niko Intense
   - Niko Pure
   - Niko Toggle
   - Niko Rocker
• Degré de protection : IP41 pour la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement
• Résistance aux chocs : la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Cadre de montage
   - épaisseur du cadre métallique : 1 mm
   - galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
   - avec 4 encoches avec un logement de vis de 7 mm
   - avec 4 logements de vis (indiqués par un symbole vis) d'un diamètre de 3 mm pour montage sur panneaux
• Méthode de fixation : avec vis, pour une fixation facile dans une boîte d'encastrement avec surfaces de préhension
• Entraxe
   - assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser,...) du centre du cadre d'encastrement
   - ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
   - ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
   - ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
   - robustesse accrue grâce aux bords repliés à l'extérieur du socle et au prolongement à l'intérieur du socle
• Bord de montage : le cadre d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si la boîte d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si la boîte d’encastrement est enfoncée trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage comportent également 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l'enjoliveur.
• Marquages sur le cadre de montage
   - indication indélébile à l'arrière : bornes
• Température ambiante minimum : -5 °C
• Température ambiante maximum : +40 °C
• Dimensions (HxLxP) : 71 mm x 73 mm
• Marquage : CE

Set de finition pour connexion coaxiale simple et connexion réseau RJ45, couleur cream
• Matériau boîtier : polycarbonate (PC) + acrylique-styrène-acrylate (ASA)
• Couleur de finition : cream
• Couleur RAL (par approximation) : 1013
• Couleur NCS (par approximation) : NCS S 1005-Y10R
• Traitement de surface : coloré dans la masse
• Méthode de fixation : encliqueter
• Démontage : détacher l'enjoliveur du mécanisme
• Température ambiante minimum : -5 °C
• Température ambiante maximum : 40 °C
• Degré de protection : IP41 pour la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement
• Résistance aux chocs : la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Sécurité incendie
   - toutes les pièces en plastique sont auto-extinguibles (satisfont à une épreuve de calcination de 650 °C)
   - toutes les pièces en plastique sont exemptes d’halogènes
• Sans halogène : yes
• Dimensions enjoliveur : Dimensions de la finition : 45 x 45 mm (Hxl)
• Dimensions (HxLxP) : 44,5 mm x 44,7 mm x 8,6 mm
• Marquage : CE

Adaptateur 9.5, simple, plat pour connecteurs RJ 650-450xx
• Température ambiante minimum : -5 °C
• Température ambiante maximum : +40 °C
•Résistance aux chocs : la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Marquage : CE

Connecteur RJ45 non blindé UTP Cat. 5E, prêt pour l'alimentation PoE++, pour bandes passantes jusqu’à 100MHz
• Informations supplémentaires
   - Service: 4PPoE
   - Norme PoE: IEEE 802.3BT Type 4
   - Puissance maximale Composant (au PD): 72 W
   - Puissance maximale Source (au PSE): 100 W
   - Plage de tension (au PSE): 50,0-57,0 V
   - Plage de tension (au PD): 42,5-57 V
   - Courant maximal: 680 mA
   - Paires avec courant: 4
   - Résistance de ligne maximale par paire: 12.5 ?
   - Gestion de la puissance: Trois niveaux de classe de puissance négociés par signature ou 0,1 W étapes négociées par LLDP
   - Déclassement de la température ambiante maximale de fonctionnement du câble:  10 °C (20 °F) avec plus de la moitié des câbles en faisceau à Imax
   - Câblage pris en charge: Catégorie 5
   - Modes pris en charge: Mode A, Mode B, mode 4 paires
• Température ambiante minimum : -5 °C
• Température ambiante maximum : +40 °C
• Degré de protection : IP41 pour la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement
• Résistance aux chocs : la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Marquage : CE

Connecteur pour connexion coaxiale pour TV, uniquement compatible avec l'adaptateur 10.
