INTERRUPTEUR VA-ET-VIENT CREME

Détails produit

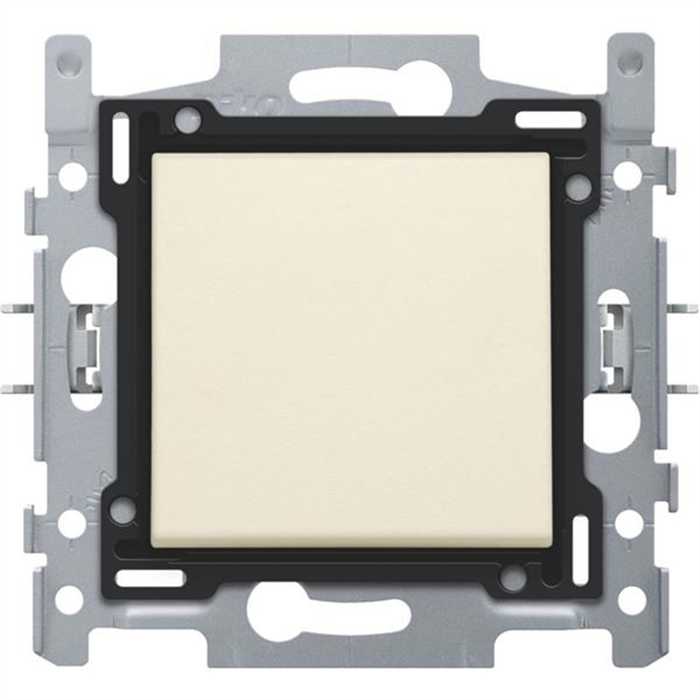

Interrupteur va-et-vient, socle, bornes à vis et set de finition, fixation par griffes, couleur cream

Interrupteur va-et-vient à encastrer assemblé (socle et set de finition). Le socle est muni de bornes à vis et d’une fixation par griffes. Cet interrupteur permet de commander 1 lampe depuis différentes pièces. Couleur de finition: cream.

Cet article est protégé par au moins un brevet (ou demande de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

Données techniques

• Couleur de finition : cream
• Couleur RAL (par approximation) : 1013
• Couleur NCS (par approximation) : NCS S 1005-Y10R
• Méthode de fixation :
   - avec griffes pouvant être ouvertes par rotation à l'aide de vis à tête fendue (fente 0,8 x 5 mm), pour le montage dans une boîte d'encastrement avec surfaces de préhension
profondeur d’engrènement des griffes : 31 mm
   - les griffes se rétractent totalement lors du dévissage
• Température ambiante minimum : -5 °C
• Température ambiante maximum : +40 °C
• Degré de protection : IP41 pour la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement
• Degré de protection : IP20
• Résistance aux chocs : la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Marquage : CE

Ce produit se compose de plusieurs composants. Vous trouverez ci-dessous un aperçu des données techniques de tous les composants.

Socle pour un interrupteur va-et-vient ou un interrupteur à tirette va-et-vient, 10 A, bornes à vis

• Fonction
   - interrupteur
   - contacts en argent en forme de blocs (sans cadmium) montés en forme de croix
• Méthode d'exploitation : interrupteur
• Nombre de boutons : 1
• Élément d'éclairage
   - le socle est pourvu de 2 niches rectangulaires pour un élément d'éclairage en option
   - niche de gauche (vue de face) : pour encliquetage d'un élément d'éclairage avec fils en option
• Courant nominal : 10 A
• Gamme design
   - Niko Original
   - Niko Intense
   - Niko Pure
• Degré de protection : IP41 pour la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement
• Résistance aux chocs : la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• SBL load : 100 W
• Matériau socle
   - urée-formaldéhyde (UF) à résistance élevée à la chaleur
   - blanc RAL9010 (par approximation)
• Cadre de montage
   - épaisseur du cadre métallique : 1 mm
   - galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
   - avec 4 encoches avec un logement de vis de 7 mm
   - avec 4 logements de vis (indiqués par un symbole vis) d'un diamètre de 3 mm pour montage sur panneaux
• Profondeur minimale d'encastrement : 21 mm
• Type de boîte d'encastrement requis : profondeur : min. 40 mm (dégagement pour câblage inclus)
   - fixation par griffe/vis : 60 mm
   - diamètre intérieur de la boîte : 60 mm
   - entraxe horizontal des boîtes multiples : 71 mm
   - entraxe vertical des boîtes multiples : 60 mm
• Méthode de fixation
   - montage facile dans une boîte d’encastrement avec surfaces de préhension
   - avec des griffes qui s’ouvrent par le vissage de vis munies d’une tête de vis mixte (Pz1 ou encoche 1 x 5 mm) pour fixation dans une boîte d'encastrement avec encoches
   - griffes avec une profondeur d’engrènement de 31 mm
   - les griffes peuvent être repoussées dans leur position initiale
   - les griffes se débloquent avec un tournevis
• Entraxe
   - assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser,...) du centre du cadre d'encastrement
   - ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
   - ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
   - ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
   - robustesse accrue grâce aux bords repliés à l'extérieur du socle et au prolongement à l'intérieur du socle
• Bord de montage : (7 x 2,5 mm) dans le cadre de montage qui, si la boîte d’encastrement dépasse du plâtrage, peuvent compenser un jeu entre 1 et 1,2 mm de sorte que la plaque de recouvrement puisse malgré tout s’adapter parfaitement au mur.
• Connexion filaire des bornes : bornes à vis
• Capacité de fil des bornes : 2 x 2.5 mm²
• Type de fil approprié : rigide (massif ou toronné) et flexible
• Emplacement des bornes : haut du socle
• Bornes avec vis imperdables : chaque bloc de connexion est muni de cages à ressort avec vis imperdables
• Bornes avec guidage pour tournevis : chaque vis est munie d'une fente pour tournevis qui évite que le tournevis ne glisse de la tête de vis
• Tête de vis de la borne : tête de vis mixte (vis PZ1 ou fente 1 x 5 mm)
• Longueur de dénudation : 8 mm
• Marquages sur le cadre de montage
   - indication indélébile à l'arrière : longueur de dénudation et schéma de câblage
   - indication indélébile à l'avant : bornes et symbole interrupteur
• Température ambiante minimum : -5 °C
• Température ambiante maximum : +40 °C
• Dimensions (HxLxP) : 71 mm x 73 mm
• Marquage : CE

Set de finition pour interrupteur ou bouton-poussoir simple, couleur cream

• Bord : L'enjoliveur est entouré d’un bord plat muni aux 4 angles d’une ouverture rectangulaire dans laquelle se trouve un crochet de sécurité multiposition. La partie saillante de l’enjoliveur fait en sorte qu’en cas de plâtrage peu soigneux, la plaque de recouvrement puisse toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si la boîte d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si la boîte d’encastrement est enfoncée trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Le bord plat autour de l'enjoliveur comporte également 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l'enjoliveur. Après montage de tous les composants (plaque de recouvrement, set de finition et interrupteur), aucune partie métallique n’est visible grâce au bord plat de l'enjoliveur.
• Fonction : la touche et le disque central (plaquette) forment un tout
• Nombre de boutons : 1
• Matériau boîtier : polycarbonate (PC) + acrylique-styrène-acrylate (ASA)
• Méthode d'exploitation : interrupteur ou bouton-poussoir
• Couleur de finition : cream
• Couleur RAL (par approximation) : 1013
• Couleur NCS (par approximation) : NCS S 1005-Y10R
• Traitement de surface : coloré dans la masse
• Méthode de fixation : encliqueter
• Démontage : insérez un tournevis plat dans l'une des deux encoches du bord plat de l'enjoliveur (marquées d'un symbole de tournevis) pour soulever l'enjoliveur
•Température ambiante minimum : -5 °C
• Température ambiante maximum : 40 °C
• Degré de protection : IP41 pour la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement
• Résistance aux chocs : la combinaison d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Sécurité incendie
   - toutes les pièces en plastique sont auto-extinguibles (satisfont à une épreuve de calcination de 650 °C)
   - toutes les pièces en plastique sont exemptes d’halogènes
• Sans halogène : yes
• Dimensions enjoliveur : Dimensions de la finition avec bord plat : 56 x 56 mm (Hxl), dimensions de la partie visible de la finition: 45 x 45 mm (Hxl)
• Dimensions (HxLxP) : 55,8 mm x 55,8 mm x 10,5 mm
• Marquage : CE
