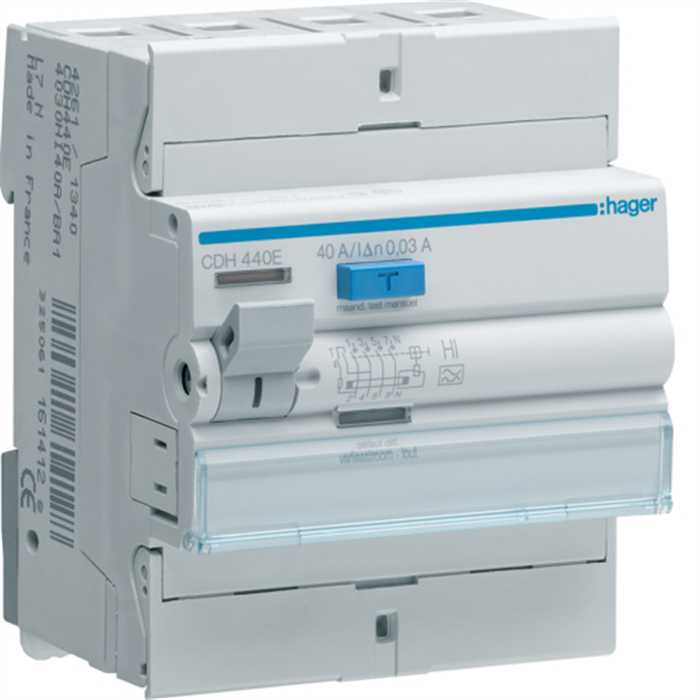

INTERRUPTEUR DIFFERENTIEL 4P 40A 30MA TYPE A

Détails produit

Interrupteur différentiel 4P 40A 30mA type A

Caractéristiques techniques

Archi­tec­ture
Type de pôles : 3P+N
Nombre de pôles : 4

Courant élec­trique
Courant assigné nominal : 40 A
Courant diffé­ren­tiel assigné Idn : 30 mA
Capa­cité de rupture et d'ou­ver­ture Idm : 0,63 kA
Courant condi­tionnel de court-­cir­cuit assigné Inc selon EN61008-1 : 6 kA
Courant assigné à -25°C : 40 A
Courant assigné à -20°C : 40 A
Courant assigné à -15°C : 40 A
Courant assigné à -10°C : 40 A
Courant assigné à -5°C : 40 A
Courant assigné à 0°C : 40 A
Courant assigné à 5°C : 40 A
Courant assigné à 10°C : 40 A
Courant assigné à 15°C : 40 A
Courant assigné à 20°C : 40 A
Courant assigné à 25°C : 40 A
Courant assigné à 30°C : 40 A
Courant assigné à 35°C : 40 A
Courant assigné à 40°C : 40 A
Courant nominal à 45°C : 40 A
Courant assigné à 50°C : 40 A
Courant assigné à 55°C : 40 A
Courant assigné à 60°C : 40 A
Courant assigné à 65°C : 40 A
Courant assigné à 70°C : 40 A

Instal­la­tion, montage
Couple de serrage nominal borne­ su­pé­rieure : 2,80 - 2,80 Nm
Couple de serrage nominal borne basse : 2,80 - 2,80 Nm
Type de raccor­de­ment haut pour produits modu­laires : Borne à vis
Type de raccor­de­ment bas pour produits modu­laires : Borne bicon­nect
Couple de serrage : 2,80 - 2,80 Nm

Tension
Tension assi­gnée d'em­ploi Ue : 230 - 400 V
Type de tension d'ali­men­ta­tion : AC
Tension nomi­nale d'iso­le­ment Ui : 500 V
Tension assi­gnée de tenue aux chocs Uimp : 4000 V
Tension maxi d'uti­li­sa­tion : 440 V

Fréquence
Fréquence : 50 - 50 Hz

Capa­cité
Nombre de modules : 4

Compa­ti­bi­lité
convient pour leRail DIN : Oui

Sécu­rité
Type de protec­tion diffé­ren­tielle : A
Indice de protec­tion IP : IP20

Raccor­de­ment
Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide : 1 - 25 mm²
Section de raccor­de­ment des bornes amont et aval à vis, en câble souple : 1 - 16 mm²
Section de raccor­de­ment en câble souple : 16 mm²
Section de raccor­de­ment en câble rigide : 25 mm²

Puis­sance
Puis­sance dissipée totale sous IN : 6,50 W

Condi­tions d'uti­li­sa­tion
Alti­tude : 2000 m

Endu­rance
Endu­rance élec­trique en nombre de cycles : 2000
Endu­rance méca­nique nombre de manœuvres : 4000

Connec­ti­vité
Type de connexion / prise : Borne à vis
Aligne­ment des bornes hautes pour produits modu­laires : Borne alignée
Aligne­ment des bornes basses pour produits modu­laires : Borne alignée

Dimen­sions
Hauteur : 83 mm
Largeur : 70 mm
Profon­deur : 70 mm
