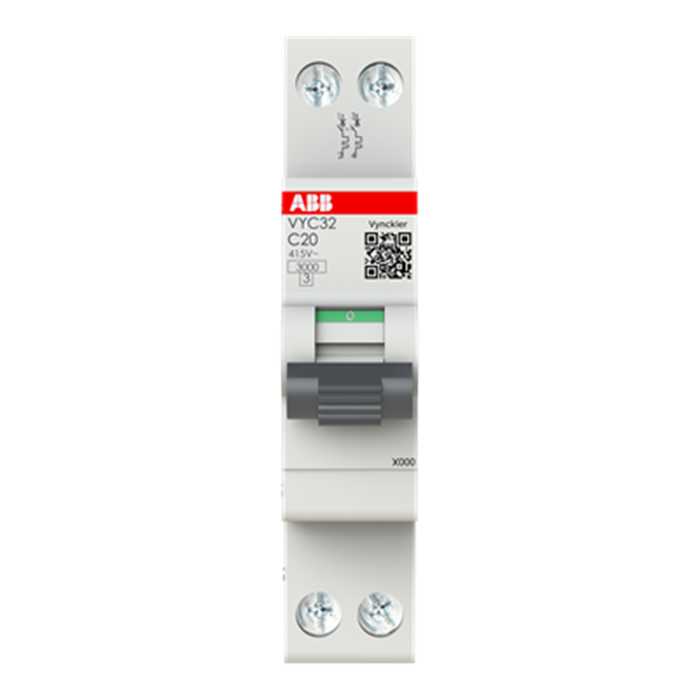

DISJONCTEUR UNIBIS VYC30 3KA 2P 20A 1M TYPE C

Détails produit

Informations générales
Type de produit étendu: VYC32C20
ID du produit: 2CSS232422R0204
EAN: 8012542742456
Description du catalogue: Miniature Circuit Breaker VYC30 2P 20 A C (230 V) 3 kA
Description longue: The VYC32 series miniature circuit breaker is a 2P device in 1 module for the protection of circuits against overload and short circuit.

Technique
Pouvoir de coupure nominal en court-circuit (Ics): (240 / 415 V AC) 7.5 kA
Indication de la position du contact: Red ON / Green OFF
Classe de limitation d'énergie: 3
Endurance électrique: 7000 cycle
Endurance mécanique: 7000 cycle
Nombre de pôles protégés: 2
Nombre de pôles: 2P
Couple de serrage: 1.2 N·m
Type de borne à vis: Cage Terminal
Marquage de l'actionneur: I  / O
Accessoires disponibles: Oui
Capacité de connexion:
   - Flexible 1 ... 10 mm²
   - Rigide 1 ... 16 mm²
Longueur de dénudage: 10 mm
Type de terminal: Bornes à vis

Électrique
Caractéristique de déclenchement: C
Tension: acc. to IEC 60898-1 240 V
Tension de fonctionnement: 253 V
Tension d'isolement nominale (Ui): acc. to IEC/EN 60664-1 500 V
Tension nominale de tenue aux impulsions (Uimp): 4 kV
Type de tension: AC
Courant nominal (In): 20 A
Capacité nominale de court-circuit: (230 V) 3 kA
Fréquence nominale (f): 50 ... 60 Hz
Perte de puissance: Total 4.9 W
Catégorie de surtension: III

Conformité des matériaux
Modèle de rapport sur les minerais de conflit (CMRT): Conflict Minerals Reporting Template

Environnement
Température de l'air ambiant: Operation -25 ... 55 °C
Indice de protection: IP20
Degré de pollution: 2

Dimensions
Largeur en nombre d'espacements modulaires: 1
Produit Largeur Net: 17.6  mm
Produit Hauteur Net: 85 mm
Produit Longueur Net: 69  mm
Poids net du produit: 120  g
Profondeur d'encastrement (t2): 69.4 mm

Classifications et normes externes
ETIM 9: EC000042 - Miniature circuit breaker (MCB)
ETIM 10: EC000042 - Miniature circuit breaker (MCB)
Normes: IEC/EN 60898-1
