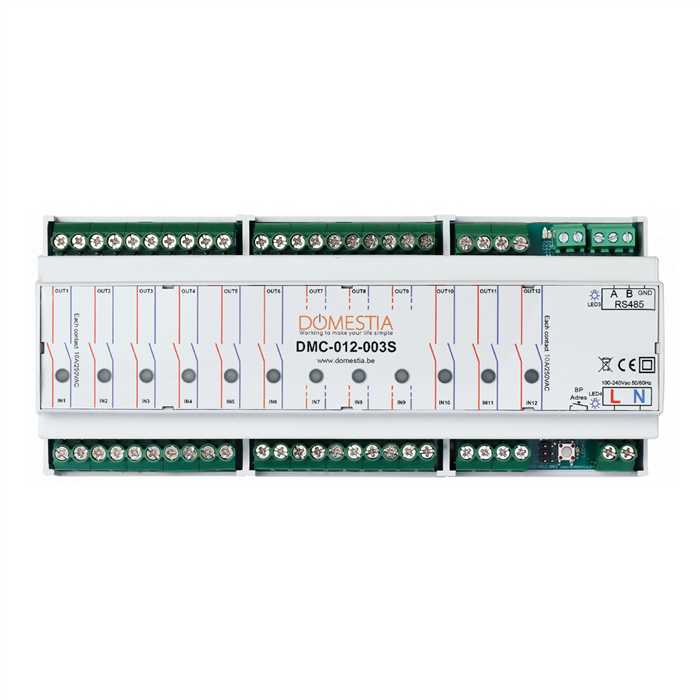

CARTE ESCLAVE DE 12 SORTIES BIPOLAIRES 10A

Détails produit

Description :

Le module DMC-012-003 S est prévu pour fonctionner en tant que module esclave avec comme module maître soit :
• Une carte de 12 sorties relais DMC-012-002
• Une carte de 8 sorties relais DMC-008-001
• Une carte de contrôle Unité de gestion DME-LAN-002

Une extension de type DMC-012-003 S permet d’ajouter 12 sorties supplémentaires.

La boucle du bus DMI doit être raccordée uniquement sur la carte maître.

Les cartes doivent être raccordées entre elles avec 3 fils : Bus RS485 (A, B et GND).
NB : Il est possible de déporter des cartes dans plusieurs tableaux électriques (par exemple : un tableau dans la cave et un autre dans le grenier) en interconnectant le bus
RS485 entre les différents tableaux électriques. Les boutons doivent toujours revenir à la carte maître.

Pour plus d’informations sur le chainage et l’adressage des modules, veuillez consulter le mode d’emploi.

Données techniques:

Tension d’alimentation : 100-240V / Fréquence : 50-60 Hz (Fusible interne 1A)
Nombre de sorties par module : 12 sorties bipolaires de 10A/250VAC
Charge max AC : 2500VA charge résistive
Charge max AC : 750VA charge inductive
Moteur monophasé 230Vac : max 370W
Courant d’amorçage max : 120A, max 5ms
Bus de communication entre les modules : RS485
Encombrement : 12 modules
Connexion WIFI 2.4Ghz
Niveau d’isolation : Double isolation selon IEC/EN60601-1
